酸化第二鉄以外の赤色色素についてーアゾ色素のお話


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は9月1日(金曜日、10:00-18:30)からです。8ヵ月後の来年4月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

先回の記事でPigment Red2とPigment Red17という色素について触れました(→こちら)。これらはアゾ色素に属します。アゾ色素とはーN=N-で二つの有機基が連結している化学構造をもった色素の総称です。
アゾ色素と言えば、思い出すのが、女子顔面黒皮症(リール黒皮症)です。大阪大学の小塚雄民先生が、スダンⅠというアゾ色素が原因であることを解明しました(→こちら)。
(小塚先生。近況は→こちら

スダンⅠは、赤色219号(Pigment Red 64)という、当時の化粧品に多用されていた色素の不純物でした。成分そのものではなく、不純物に原因があると突きとめたところが凄いです。
私も、いつかは、こういう鮮やかで社会的意義のある仕事をしたいものだと考えて、皮膚科医を続けてきたのですが、まだ道半ばです。
話がそれますが、小塚先生のこの業績はもっと評価されて良いと思います。論文発表当時は、本当に原因なのかは、化粧品業界が企業努力をして、黒皮症がなくなるまでは判らないと指摘されたであろうし、黒皮症の原因が化粧品成分にあったとしたら補償問題になりますから、今とは比べ物にならない企業の抵抗があったことでしょう。そして十年以上たって黒皮症の患者がいなくなったときには、それが小塚先生のお陰だということが、忘れられてしまいます。
少なくとも皮膚科医は、小塚先生の業績を記憶し、語り継ぐべきです。だからこうして記しています。

ちなみに、色素の名前ですが、赤色219号=Pigment Red64=D&C Red No34など別名がいろいろあって混乱します(→こちら)。
日本の法定色素番号とFDA名、CIナンバー、Color Index名については下記サイトの対比が便利です。
http://www.jsdacd.org/html/data/color/jpn.html

さて、アゾ色素というのは、スダンⅠの例でもわかるように、アレルギーを惹起しうる物質です。化学合成の過程で類似の化合物が生成されるためでしょう、不純物が含まれ、その不純物がアレルギーの原因となることもあります。
アートメイクやタトゥーの場合はさらに話が複雑になります。皮内に注入された有機化合物は、徐々に代謝・分解されて、化学構造が変化します。そのため、化粧品のように、アレルギーの原因検索として、元の物質でパッチテストを行っても、陽性反応を示さないことが多いです(→こちらこちら)。
なおかつ、その臨床症状は厄介です。苔癬型反応や肉芽腫型反応といってケロイド状に盛り上がってくることもあります。ステロイドは外用・局注とも一時的な効果しかなく、レーザーで分解するのが一番良いようなのですが、その過程で、レーザーによって断片化された色素がさらにアレルギー反応を増強させることもあります(下図)。

このアゾ色素によるアレルギー反応、医学文献検索すると、赤色色素での報告が多いです。海外からの輸入色素で、「非金属、MRIで安全」をうたう赤色系色素は、ほぼ全例アゾ色素含有と考えて間違いありません。たとえば、アメリカのアートメイク専門の色素メーカーであるKolorsourceは、使用している成分についてHP上にMSDSを挙げています(→こちら)が、酸化第二鉄以外の赤色色素は、D&C Red 6(赤色201号)とD&C Red 7(赤色202号)とD&C Red 33(赤色227号)の三種類で、全部アゾ色素です。同様、Biotouchの色素「Red」はPigment Red 273、「Japanese Red」と「Burgundy」にはPigment Red 57:1 (赤色201号)というアゾ色素が使われています(→こちら)。

アゾ色素によるアレルギーはすべての人に起きるわけではありませんが、いったん生じれば、MRIによる発熱やレーザー照射による黒色化よりもはるかに対処が困難です。これが、私が赤色色素として酸化第二鉄が一番無難であろうと考える理由です。

Pigment Red 210によると考えられたアレルギー反応の例。レーザー治療中に炎症が増悪している(分解産物によると考えられる)。幸い6回のレーザー治療で略治しています。(Gaudron S et al. Azo pigments and quinacridones induce delayed hypersensitivity in red tattoos. Contact Dermatitis. 2015 Feb;72(2):97-105.)

(2017/07/28記)

http://fukaya.shop-pro.jp/?pid=117834468

(ロゴをクリックすると、私が開発した色素の販売サイトに飛びます)

アートメイク色素の安全性についての考え方


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は8月1日(火曜日、10:00-18:30)からです。7ヵ月後の来年3月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

先回、酸化第二鉄(Fe2O3)や酸化チタン(TiO2)がレーザー照射で黒変する現象についてまとめました(→こちら)。
酸化第二鉄には、MRI検査によって発熱するリスクもあります。しかし、それらを考慮しても私は、アートメイクの茶色や赤色を出すためには、酸化第二鉄が、現状もっとも無難な素材であろうと考えます。今日はそのことについて書きます。

1 「FDAに認可されたアートメイク色素」は存在しない。

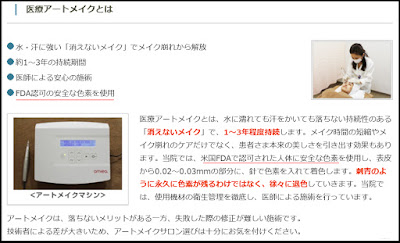

下は「FDA認可、アートメイク色素」で検索して出てきたクリニックのHPの一部です。例として借用しただけで、特別な意図はありません。このほかにも多数あります。



一読すると、とてもまともなことが書いてあるようにみえるのですが、私から言わせていただければ、これを書いた先生あるいはクリニックは、輸入代行業者の嘘を丸ごと信じて、これまで無資格者が施術していたのとまったく同じ知識のレベルでアートメイクをしているか、確信犯的に患者を誤解させて間違った安心感を与えようとしているか、どちらかです。
平成23年の国民生活センターのレポートの「5.海外の情報」にわかりやすくまとめられています(→こちら)。


「FDAに認可された安全なアートメイク色素を使っています」といった文言を見つけたら、それだけでそのクリニックは、少なくとも色素については無責任であると判断していいでしょう。

2、海外の色素はMSDS(製品安全性シート)の交付を受けておくとよい。

MSDS(Material Safety Data Sheet)とは「事業者が化学物質及び化学物質を含んだ製品を他の事業者に譲渡・提供する際に交付する化学物質の危険有害性情報を記載した文書」です。アートメイクを施術する医師またはクリニックは、海外製の色素を使用する際には、メーカーにこの製品情報を求めておくべきだし、それを発行しないメーカーの色素は使用するべきではありません。医師として、施術にあたって滅菌消毒に心掛けるのと同じくらいの最低限の注意義務だと私は思います。上記のクリニックのHPにおいても「メーカーからMSDSの交付を受けており、成分についてはしっかりと把握しております」といった記載であればまだ良かったのに。

3.MSDSの成分記載をどう読むか?

下は、アメリカのあるタトゥーインクメーカーが赤色色素である「CRIMSON RED」(→こちら)について発行しているMSDSの一部です。
成分についての記載があります。


色素成分は、C.A.S.#6655-84-1, 13463-67-7と、C.I.#12310, 77891です。

C.A.S.#6655-84-1は別名C.I. 12390 またはPigment Red 17です。一般名は3-Hydroxy-4-[(2-methyl-5-nitrophenyl)azo]-N-(2-methylphenyl)-2-naphthalenecarboxamide; 3-Hydroxy-4-[(2-methyl-5-nitrophenyl)azo]-N-(o-tolyl)naphthalene-2-carboxamidという物質で、構造式は下図です。
アメリカでは薬品(外用)および化粧品に認可されているようです(→こちら)。

C.I.#12310は別名C.A.S.# 6041-94-7またはPigment Red 2です。一般名は4-[(2,5-Dichlorophenyl)azo]-3-hydroxy-N-phenylnaphthalene-2-carboxamideで、構造式は下記です。


FDA  approvalのリスト(→こちら)に掲載されていないので、食品・薬品・化粧品への使用を認可されていない成分と考えられます。

13463-67-7と77891はいずれも酸化チタン(TiO2)です。酸化チタンは白色の色素で、色調を整えるためによく使われます。先回の記事の最初に引用した論文の症例のように、レーザーによって黒色化することがあります。

ここまでは読み取れるのですが、それでは、この赤色色素の主成分であるPigment Red 17とPigment Red 2を、タトゥーとして皮内に注入した時に、果たしてアレルギーや肉芽腫を生じる危険があるのか、あるとしたらどの程度の頻度で起こりうるのか、それが判りません。
Pigment Red 17のほうは外用医薬品および化粧品への添加がFDAによって認められてはいますが、これは最低限の安全性確認を済ませているというだけのことです。
たとえば、天然の赤色色素であるコチニールは、一部の人でアレルギーを生じることが判明しています(→こちら)が、FDAは食品・医薬品への添加を認めています(→こちら)。アレルギーは一部の人で起きるものであって、大多数の人にとっては問題ないからです。

4.アレルギーや肉芽腫のリスクは、MRIや黒色化のリスクよりも重視されるべき。

アートメイクというのは、皮内に色素(異物)を打ち込む操作です。アレルギーというのは、乳幼児の食物アレルギーでもそうですが、経皮感作といって、表皮内のランゲルハンス細胞と異物とが接触することから始まります。


ですから、アートメイクに用いる色素というのは、単なる皮膚表面への外用や食物添加以上に、アレルギーを起こさないよう気をつけなければなりません。工業的によく使用され、日常品に頻用されている色素であればあるほど、アレルギーを惹起したら悲惨なことになります。
しかし、アレルギーを惹起しにくい物質かどうか?の情報は、FDA認可のリストや、化学物質の構造式をいくら眺めても、出てこないのです。

ある物質がアレルギーを起こしやすいか起こしにくいかは、結局、医学的な症例の蓄積によります。たとえば、金属でも、ニッケルやクロム、コバルト、金や水銀はアレルギーを生じやすく、一方、鉄やチタンはアレルギーを生じにくいですが、これも過去の症例報告の蓄積から言えることです。化学物質についても、毛染めの成分であるパラフェニレンジアミンなど、アレルギーを起こしやすいことで皮膚科医の間で常識として知られているものもありますが、化学物質の数は膨大です。Pigment Red 17やPigment Red 2がアレルギーを起こしやすいのか起こしにくいのか、現時点では判りません。

そのような皮膚科学的な観点からは、酸化第二鉄にMRIで発熱するリスクがあるとか、レーザーで除去しようとすると黒色化するといった問題があるとしても、トータルで判断すると、昔から使用されていてアレルギーの報告の無い酸化第二鉄を赤色の主成分と置いたほうが、医師としては、よほど安心だし責任が持てます。MRIや黒色化の問題は、万人で生じる予想可能なリスクであり、インフォームドコンセントが取れるからです。

例えばですが、天然の赤色色素であるコチニールで、アートメイクをすれば、MRIの問題も黒色化の問題もクリアしますし、天然素材ということでイメージもいいでしょう。しかし、私(を含む皮膚科医)の感覚では、とんでもない暴挙です。すでに、一部の人でアレルギーを惹起することが判っており、FDAにも認可されて生活環境にあふれている色素です。アートメイクでわざわざ経皮感作を誘導したとしたら、医師として悔いても悔やみきれません。


5.新しい色素の探索は必要。

もっとも、だからと言って、新しい非金属でアレルギーや肉芽腫を生じにくい色素を探求する姿勢を否定するつもりはありません。Pigment Red 17やPigment Red 2にしろ、タトゥーやアートメイクでの施術例が増えて、しかしアレルギーや肉芽腫を起こしてこないことが症例蓄積によって明確になってくれば、酸化第二鉄よりも良い赤色系の色素ということになるでしょう。

私も理事を務める医療アートメイク学会の理事長である東京皮膚科形成外科の池田先生は、積極的に世界中のメーカーから色素の情報を収集したい意欲に燃えていますし、もう一人の理事である東海大学形成外科の河野先生は、レーザーの専門家という立場から黒色化をきたさない色素を見つけたいという意向が強いようです。それぞれの立場から意見交換をしつつ、力を合わせて、しかし妥協はせずに、研究開発を進めていきたいと思います。
 (2017/07/26 記)

http://fukaya.shop-pro.jp/?pid=117834468

(ロゴをクリックすると、私が開発した色素の販売サイトに飛びます)

アートメイクにレーザーを照射した際の黒色化(darkening)について


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は8月1日(火曜日、10:00-18:30)からです。7ヵ月後の来年3月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

タトゥーを除去する目的でレーザーを照射すると、ときに予想外の黒色化をきたすことがあります。除去しようとしたのに、かえって色が濃くなってしまうので、患者さんはびっくりします。
繰り返しレーザーを照射していけば、反転して薄くなっていきます。

Bae YS et al. Successful treatment of paradoxical darkening. Lasers Surg Med. 2016 Jul;48(5):471-3.から引用。赤い花弁が黒色化しているのがわかります。繰り返し照射することで消えています)

どうしてこういうことが起きるかというと、色素として用いられている酸化第二鉄(Fe2O3)などの酸化金属が、レーザーのエネルギーで還元されて黒色になるためです(→こちらに解りやすい実験がのっています)。



タトゥーの施術では、赤や黄、緑、青といったきれいな色にグラディエ―ションを付けてデザイン性を高める目的で、白色色素(酸化チタンTiO2や酸化亜鉛ZnO)を混ぜることがあります。すると後日、これをレーザーで除去しようとすると真っ黒になってしまいます。
眉やアイラインでも同様のことは起こります。

下図は実際に私が経験した例です。お顔全体のしみ取りを希望して来院された方で、眉の上にも一個しみがあったので、Qスイッチレーザーを照射したところ、その部が黒色化しました。昔やったアートメイクが残っていて、その色素と反応したためと考えられます。


上図はレーザー照射直後です。黒色化は直後にわかります。下図は一週間後です(拡大像)。痂疲が取れたあとにも黒色化は残っています。

最初に引用した文献のようなタトゥーの黒色化の場合は、タトゥーそのものを除去するのが目的ですから、繰り返しQスイッチレーザーの照射を繰り返せばよいですが、こういった場合は、アートメイクを消すことが目的ではないですし、色素が入っている範囲は小さく浅いので、私は小さなほくろを除去する要領でCO2レーザーで削り取っています。

擦り傷が治るように、だいたい2~3週間で痕を残さず治癒します。

さて上の例ですが、残存していた赤色色素(酸化第二鉄でしょう)の黒色化にしては、ちょっと黒くなりすぎです。
おそらく酸化チタンなどの白色色素を混ぜた色素であったと私は推測します。
実際に酸化亜鉛ZnO、酸化チタンTiO2、酸化第二鉄Fe2O3、およびこれらを混合したものを作製して、波長・パルス幅・フルエンスを変えて、レーザーを照射してみました。


白色色素をアートメイク色素に混ぜる目的は、クリーミーで上品な色合いを出すためです。海外から個人輸入されて使われているアートメイク色素には、仕上がりの綺麗さを演出するため、白色色素が混ぜてあるものが多いです。

私が現在販売しているアートメイク色素(→こちら)は、後日レーザー照射をして除去したい場合の黒色化が嫌なので、白色色素は加えていません。私が現在販売しているアートメイク色素の「赤茶」に、白色色素を加えていくと、下図のような色調になります。クリーミーで明るい、若い人好みの色合いになります。

右端に一か所づつレーザーをスポット照射してあります。白色色素を加えると、どうしてもレーザー照射後の黒色化が目立ちます。白色色素を加えない、カーボンブラックと酸化第二鉄だけで調色した色素(「赤茶」)でも、酸化第二鉄が入ってますから黒色化は起こりますが、白色色素が添加された場合よりは目立ちません。

しかし、仕上がりの色合いの好みを考えると、白色色素、とくに酸化チタンTiO2を加えたものも用意したほうがよいのかもしれないという気が最近してきました。それは施術する女医さんたちの要望によります。「これまで使っていた輸入色素のような明るい若い人向きの茶色は出来ないの?」と聞かれるからです。


白色色素で調色したい場合は、近日、上図のようなものを用意しますので、これを既存の黒―茶―赤の5色のラインに混合して、お好みの色合いにしてください。ただし、「後日レーザーで除去したくなったときには、一過性に黒色化することと、多くの回数のレーザー照射が必要となります」といったインフォームドコンセントを必ず取ってくださいね(色素にインフォームドコンセントのひな形の用紙を添付しておきます)。

白色色素は、ご要望にお応えして、近日販売サイトにUPする予定です。しかし、茶―赤系色素は、皮膚科医としてアレルギーなどのリスクを考えると、酸化第二鉄Fe2O3抜きには作成しかねるのですが、白色色素というのは非金属で何か適当なものがあるかもしれません(まだ十分に調べ終えていません)。より安全な白色色素が用意出来たら置き換えますので、なんとか、酸化チタン、酸化亜鉛を使用しない現在の色素で、対応して頂ければ幸いです。


安全性の高い国産の色素の普及キャンペーンとして用意したバナーです。先生方のHPなどに貼付してご活用ください。色素の販売サイトは→こちら
 (2017/07/22 記)

ピコ秒レーザーはなぜ低出力でしみが取れるのか?(その6)


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は8月1日(火曜日、10:00-18:30)からです。7ヵ月後の来年3月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

先回(→こちら)のさらに続きです。ピークパワーをコップの大小で例えるところが、いまひとつしっくりこないので、ちょっと書き直してみました。



左がピコ秒レーザーで、右がナノ秒レーザーです。ピコ秒レーザーはメラニンに高い電場を与えることが出来るので、電子の蓄エネルギー能力が高くなります。ピンク色のバー一本をひとつのエネルギー単位と考えて、ピコ秒レーザーではメラニンが6本の蓄エネルギーが出来るとしましょう。ナノ秒レーザーでは3本の蓄エネルギーしか出来ないとします。
メラニンは細胞内小器官であるメラノソーム内にあります。メラノソームの熱緩和時間は50ナノ秒です。従ってナノ秒レーザーでも、もちろんピコ秒レーザーでも、メラノソームの外までは熱損傷を起こしません。しかし、メラニンで吸収され蓄えられたエネルギーは、メラノゾーム内で、メラニン近傍の水分などには伝わります。近傍に、ピンクのバーが3本たまると、その部の水分が気化して、しみが確実に取れる徴候であるIWP(immediate whitening phenomenon)を起こすとします。
ピコ秒レーザーでは、メラニンは6本の蓄エネルギーをしたのち、一気に近傍に放出しますから、近傍の水分は直ちに3本のエネルギーを得て気化します。
一方、ナノ秒レーザーでは、メラニンが3本の蓄エネルギーをしたのち、4本目が近傍に放出されます。5本目も同様ですが、ピコ秒レーザーに比べ、照射時間が長いので、エネルギーはさらに近傍の近傍へと拡散します。結局、近傍に3本のエネルギーが貯まるまでには、エネルギーの総本数は8本必要という感じです。
ピコ秒レーザーの場合は、エネルギー6本で速やかに近傍の水分が気化しましたが、ナノ秒レーザーの場合は、エネルギー8本を要しました。これが、「ピコ秒レーザーでは、ナノ秒レーザーよりも低出力でしみが取れる」ことの、私なりの解釈です。私がもうちょっと賢ければ、数理モデルで記述できるんでしょうが、直観的には以上のような感じです。

さて、話続けます。というよりも、今回はここからが本論です。
しみ取りは、低出力で出来るので、お客さんの痛みも少なく調子が良いのですが、ADM(Acquired Dermal Melanocytosis)とか、大田母斑とか、深いところにあるメラニン色素をとる場合には、ピコ秒レーザー、しみを取る時のような低出力では効かないようなのです。これはこの2ヵ月ほどピコ秒レーザーを使ってみた私の経験からです。
C6やMedliteⅡといったナノ秒レーザーと同じ出力(フルエンス、J/cm2)でなければ取れません。
ピコ秒レーザーがナノ秒レーザーに劣るということではありません。まったく同じなのです。

説明は一応可能です。レーザー光というのは、皮膚に当てた後、指数関数的に強度が減衰します(ランベルト・ベールの法則)。
下に図示したように、メラニンがレーザー光によって蓄エネルギー性を有するにためには、そのレーザー光が十分に強くなければなりません。皮膚の深くへ進むにつれて、レーザー光は減弱します。しみ取りの深さでは、ピコ秒レーザーのピークパワーは十分高かったのですが、ADMの深さでは低くなってしまい、ナノ秒レーザーと同様、フルエンス値に依存してくるのでしょう。

上記の私の仮説に従えば、タトゥーの取り方にも、これまでの通説に補足が必要と言うことになってきます。
私のクリニックには、タトゥーを取るお客さんはあまり来ないので、臨床経験に裏打ちされた話ではありません。そこは断っておきます。あくまで私の推測です。

タトゥーに用いられる色素は、成分も粒子径も様々です。ピコ秒レーザーには光力学的効果(photodynamic effect)がありますので、金属やカーボンのような硬い色素、とくに粒子径が大きい色素に対してはメリットがあります。ナノ秒レーザーよりも良く取れます。
しかし、有機系の柔らかい色素、あるいは金属やカーボンでも粒子径の細かい色素によるタトゥーの場合、除去にはナノ秒レーザーと同じフルエンスが必要となるはずです。タトゥーはADM同様、深い部分に色素が入っているため、ピコ秒レーザーでしみを取るときのような低フルエンスで除去できるという特性が生かせないからです。
タトゥーによって、ピコ秒レーザーのメリットが活きる場合と、ナノ秒レーザーで取った場合と変わらない場合があるのではないか、というのが私の推測です。
この点、タトゥーをピコレーザーで取る経験の多い先生の印象をお聞きしたいところですね。誰かブログで書いてくれないかなあ。
(2017/07/20記)

ピコ秒レーザーはなぜ低出力でしみが取れるのか?(その5)

鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は8月1日(火曜日、10:00-18:30)からです。7ヵ月後の来年3月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

その4は→こちら

ピコ秒レーザーでしみを取るメカニズムを理解しよう思って文献を読むと、光音響効果(photoacoustic effect)と光力学的効果(photodynamic effect)という言葉が出てきます。読み流してもなんとなく解ったような気分にはなりますが、気になって調べると、物理学の知識やら数式の壁に突き当たります。お医者さんっていうのは、元々学力のある(あった)人が多いので、すらすらと理解できる人ももちろんいるのでしょうが、私を含め、ほとんどの美容系医師にとっては歯が立ちません(と思います。私だけじゃないよね?(^^;)。
それでも、お医者さんと言うのは、理解していなくても判っているような顔をするのは得意だし(そういう仕事なんですよ。お医者さんが「判らん」と言って首ひねっていたら患者さん不安でしょ?)、レーザー照射するのにどうしても必須の知識と言うわけでもないです。しみが取れればいいんだから。
一応、私が理解している限りを、イラストを用いて直観的に、数式を一切用いずに以下に解説してみました。私と同レベル以下の方々のお役に立てれば幸いです。

しみ取りのターゲットは、表皮細胞内のメラニンです。皮膚にレーザーを当てると、メラニンの分子中の電子(e)が励起されてメラニンがエネルギーを吸収します。

吸収されたエネルギーは原子核や分子全体の振動のような形で伝わります。

さらには、この振動すなわち熱はメラニンを取り巻く水などの分子にも伝わります。水は気化して空疱となります。これが、レーザーでしみ取りをするときに、十分なエネルギーが伝わったかの目安とされるIWP(immediate whitening phenomenon)です。


パルス幅が短いと、周辺への熱損傷が少ない、というのは、下図のようなイメージです。パルス幅を短くしていくと周囲への熱損傷はほとんど考慮せずによくなります。このパルス幅の理論的計算値が「熱緩和時間」です。とはいっても、メラニン分子からどこかに熱は逃げなければなりません。あくまで熱損傷がおきなくなるということですね。


さて、先回まで私が非常に悩んでいたのは、「エンライトン(ピコ秒レーザー)では、照射フルエンス0.5J/cm^2で、メドライトC6(ナノ秒レーザー)2.0J/cm^2と同程度のIWPが生じる」という事実です。上のイラストイメージからだけ考えれば、同程度のIWPを生じさせるには、ピコ秒だろうがナノ秒だろうが、同じだけのエネルギー(フルエンス)が必要なはずです。


ピコ秒レーザーでは、ピークパワー(W/cm^2)が高く、電子が感じる電場が強いです。すると、電子の励起レベルが非常に上がり、そのためにメラニンの化学構造が変化したりもします。ナノ秒レーザーおよびそれ以上のロングパルスレーザーでは、電子は熱を伝える通過点に過ぎなかったのですが、ピコ秒レーザーでは、電子の励起によっていったん蓄積される感じです。それが一気に放出されて周囲に熱影響をおよぼすと、同程度の水蒸気の気泡を作るには4分の1のレーザーエネルギーで済む、ここの計算は、どうやってするのかは私にはわかりませんが、「エンライトン(ピコ秒レーザー)では、照射フルエンス0.5J/cm^2で、メドライトC6(ナノ秒レーザー)2.0J/cm^2と同程度のIWPが生じる」というのは、そういうことだと思います。

コップに水を入れて運ぶ話で例えましょう。ピコ秒レーザーは電場が強いため、電子というコップが大きくなります。ナノ秒レーザーではこのコップが小さいので4回運ばなければなりません。そのために蛇口を出しっぱなしにしておかなければならないので、無駄が多い、っていう感じです。


さて、光音響効果(photoacoustic effect)ですが、このように高エネルギーとなったメラニン分子は、温度も高く、体積も増します。ただしそれはほんのわずかの時間(ピコ秒)です。しかし、この僅かの時間の間に体積が膨張と収縮を行うことで、密度の波が生じます。密度の波=音波です。



光音響効果(photoacoustic effect)というのは、レーザーでしみ取りをするときにあまり関係のある話ではありません。このあとに記す光力学的効果(photodynamic effect)を理解するための前知識です。エネルギーの強弱に関わらず、パルス幅が短くなると生じます。

さて、パルスレーザーのピークパワーが高くなると、電子の感じる電場もさらに高まり、ついには電子が原子や分子から離れてイオン化するプラズマという状態になります。プラズマの温度は非常に高く、体積も膨張します。それが短時間でオンオフされると、密度の波が音速を超えます。これは衝撃波と呼ばれます(光力学的効果(photodynamic effect)。
衝撃波というのは、津波のようなもので、破壊力が大きいです。ただし物質には衝撃波に対する強い弱いがあり、タトゥー色素に用いられる炭素や金属粒子などは、衝撃波に弱いです。生体組織は衝撃波に弱くはありません。腎結石の衝撃波治療で腎臓が破裂しないのと同じです。

上記のように考えてきたとき、ピコ秒レーザーが低出力でしみ取りが可能なのも、衝撃波を発生してタトゥーを効率よく除去できるのも、ピコレーザーが強い電場を有しており、電子が大きなエネルギーを得ることができるからです。レーザー光の電場はピークパワー(W/cm^2)に規定されます。フルエンス(J/cm^2)ではありません。
ロングパルスレーザーを用いて脱毛をするようなケースでは、熱損傷を利用するのだから目安はフルエンスで良いですが、ナノ秒やピコ秒など、組織の熱緩和時間よりも短いパルス幅のレーザーにおいては、ターゲットの物質の電子にどれだけ大きなエネルギーを伝えられるかが重要なようです。それならば、レーザーのパネルの表示はフルエンスではなくピークパワーであるべきだと思いませんか?

書きながら、途中で、そうだ、これ英文にして、キュテラ開発部のDr. Wytzeに送ってみよう、と思いつきました。物理をよく知らない人がなんとか理解しようと頭をひねるとこうい風になるのかと興味もってくれそうな気がします(^^)。

また、書きながら思ったんですが、いわゆる肝斑のレーザートーニング、あるいはレーザーカーボンピーリングのような低出力繰り返し治療を、ピコ秒レーザーで行うメリットは少ないかもしれません。出力下げてピークパワー落とせば、電子エネルギーはナノ秒レーザーと同じレベルになってしまうからです。むしろフルエンスが少ない分、発生する熱が少なく、物足りない施術になってしまいそう・・。
(2017/06/29 記)

私自身の若返り


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は7月1日(土曜日、10:00-18:30)からです。7ヵ月後の来年2月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

先日JSASの学会のあと、FBで意見交換していて、いま元気に活躍している30代~40代の先生たち、私自身が顔に溶けない糸いれていること知らないようだったので、私自身のbefore/after写真再掲してみます。
私は2004年の3月に、シンガポールのDr.Woffles Wu(シンガポールで一番有名な美容外科医です。例えていうなら日本の高須先生)が日本にライブサージャリーに来た時に、自ら志願してモニターになりました。自分が施術している糸を、患者の側になって実感してみたかったからです。


施術中の様子。


施術直後。



施術前の写真(2004年、45才)と、今日(2017年、58才)の写真。13年を挟んだbefore/afterです。



頬の肉、落ちては来てますが、糸頑張ってくれてはいると思います。さっき、スタッフに何才に見えるか聞いてみたら、「左は40才、右は50才」だそうです。45-40=5、58-50=8なので、若さ値は+5才から+8才に変化、若返り効果は+3才です。もともと童顔で若く見える分を差し引いても、実年齢よりは糸のお陰で若干若くみえるということでしょう。

「己の欲せざるところを人に施すことなかれ」という言葉があります。医師の行動指針・規範といっていい。自分がしたいことをするのではなく、自分がされたくないことを患者にしない。私は美容外科に転じる前も、このことを常に頭において医療に携わってきました。
六本木の境先生は、スプリングスレッドが感染率の高い糸であってもそれを上回るメリットがあると考えて患者に勧めるならば、何よりもまず自身がスプリングスレッドの糸の施術を経験してみるべきだし、もしも日本に自分よりも腕の良い医師がいないのなら、開発者であるフリスマン医師のところまで行けばいいです。私ならそうします。ほんとにそうすればいいのに。
それに比べると、あきこクリニックの田中先生の、直観的に溶けない糸に抵抗があるから、自身にも患者にも施術しない、という感覚のほうが、私としては納得できます。
ただし、親近感というか、好感度は境先生のほうが高いです。溶けない糸の効果を認識しておられるからです。忌憚のないところをこうやって記していますが、私のほうが一回り年長ですし、檄を飛ばされていると感じてください。なんだかんだ言っても、最終的には年齢の若い人の勝ちです。先に引退するのは私でしょうから。

昨日、和子先生が、ちょっと面白くないことがあったようで、「先生、糸入れて」と言ってきたんで、追加しました。ほとんど美容院で髪切る感覚ですね。
和子先生のこれまでの経過は→こちら

術前


デザイン。自作のアプトススプリング二本ずつ、計4本です。


術直後。


和子先生、昔から小生意気なところがあって、いろいろ名言あるんですが、勤務医で同じ病院で働いていたある日、医局で和子先生、のりこ先生、私の三人でお茶していて、病棟から呼ばれた時のこと、
「私たち(和子先生とのりこ先生)は、何もしなくてもきれいだから行かなくてもいいの。先生(私のことです)は、働いている姿が美しいんだから、先生行ってらっしゃい。」
本人は忘れちゃってるみたいなんですが、あまりに名言過ぎて、一生忘れられそうにありません(^^)。
先日、和子先生、のりこ先生と、大名古屋ビル33Fのオルクドールでお茶してきました。三人とも50才を越えて、私はもうじき60才です。いつまでもとはいかないでしょうが、できるだけ長くこの二人の美貌を守りつつ、私自身の「美しい仕事姿」をも、保ちたいものです。


(2017/06/25 記)



ピコ秒レーザーはなぜ低出力でしみが取れるのか?(その4)


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は7月1日(土曜日、10:00-18:30)からです。7ヵ月後の来年2月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

前回(→こちら)、前々回(→こちら)、前々々回(→こちら)、の続きです。
ピコレーザーのピークパワーのデータはないかなあと思って、ネットで検索してみたら、見つかりました。

エンライトン532nmで0.4ギガワット(0.4×10^9 W/cm^2)、サイノシュア社のピコシュアで0.36ギガワットです。フルエンスで2.0J/cm^2出せるからエンライトンを買ったんですが(→こちら)、ピークパワーは同程度なんですね・・。

せっかくデータ見つかったし、先回ヤフー知恵袋で神様が降臨して道しるべ授けてくださったんで、自分でも計算してみました。

ピコ秒レーザー:フルエンス 0.5J/cm^2, パルス幅 750psの場合、完全な矩形波であるとすれば、ピークパワーというか光強度は、0.5J/cm^2÷750ps= 6.7×10^8 W/cm^2 になります。上表の数字とほぼ同じです。
一方、ナノ秒レーザー:フルエンス 2J/cm^2, パルス幅 6nsの場合、同様に完全な矩形波であるとすれば、ピークパワーは2.0J/cm^2÷6ns= 3.3×10^8 W/cm^2 になります。C6の波形はトップハットですから矩形に近いはずです。
同じフルエンスでも波形がガウシアンのMedLiteⅡでは、ピークパワーが少し高くなるはずです。


ただし、ガウシアン波形の場合、中央部のピークパワーは高くなるのですが、周辺部が低くなります。
エンライトンでしみ取りをしてみて、感じるのは、直径5mm以上のスポットサイズ(MAX8mmまで設定できます)になると、周辺部が中心部に比べてホワイトニングが起きにくくなる点です。たぶんガウシアンなのでしょう。ですから、エンライトンの場合、スポットサイズはなるべく小さくして、大きな面積を取るときには、Hzを増やして施術したほうが良いと思います。

エンライトンを使用してみての経験上、ホワイトニングの程度が、直径2mmのほうが、直径8mmよりもはるかにしっかりしているので、おそらく上表のピークパワー値もまた、直径2mmでの値だと思われます。
私は、C6とMedLiteⅡを持っていたのですが、しみを取るときは、経験的にMedLiteⅡのほうが良さそうだと思って使ってきました(→こちら)。またMedLiteⅡは初期モデルなので、大きなスポットサイズで強いフルエンスが出ません。Hzは出せるので、2mmのスポットサイズでHzを多くして(5または10回/秒)面積の大きなしみを取ってきました。いま、振り返ってみると、理にかなったことをしていたのだなと感じます。

話を戻して、上表のエンライトン532nmのピークパワーは、0.4ギガワット(0.4×10^9 W/cm^2)です。この光強度で、クーロン爆発は起きないでしょうか?
水素原子の1s 軌道の電子が原子核から感じる電場は、5×10^9 V/cmです(→こちら)。ちなみに、なぜ水素原子を引き合いに出すかというと、一番小さな原子なので、クーロン爆発も最小のエネルギーで生じるだろうからです。
E = 2.74×10^3 √I の計算式を使って、電場(E)から光強度(I)を計算すると、5×10^9 V/cmは3.3×10^12 W/cm^2 に当たります。
0.4×10^9 W/cm^2 と 3.3×10^12 W/cm^2 では、約1万倍の開きがありますね。クーロン爆発は起きなさそうです。

キュテラの方のお話しだと、750psというパルス幅は、技術的限界で、フルエンスを同じにしてこれ以上パルス幅を短くすると、プラズマが発生してしまうのだそうです。プラズマっていうのは、原子核や電子が自由に飛び回っているような状態のことをいいます。しかし、メラニン顆粒がプラズマになってしまうと、何か悪いことがあるのかなあ?
クーロン爆発未満だと、光励起の結果、水素の移動などの光化学反応が起きるようです(たとえば→こちら)。

しかし、こうなると、C6, MedLiteⅡ,エンライトン各レーザーの、すべてのスポットサイスのピークパワー実測して確認したくなってきました。実はキュテラ本社の開発部に、協力を仰いでいます。関心持ってくれるといいんだけどなあ。

 ☆―――――☆―――――☆―――――☆―――――☆

固い話が続きました。エレナさんオリガさんタチアナさんのコーラスどうぞ。今夜名古屋市内のお店で舞台に立つのですが、その前にクリニックの待合でアカペラで一曲歌ってもらいました。
もともと三人、音大出てトリオ組んだのですが、折からのソ連崩壊、いろいろあったことでしょう。そのあたりに思いを馳せながら、お酒飲んでこようと思います。

https://www.youtube.com/watch?v=rTgUBc-M3ck

ちなみにこの歌は「ウラルのグミの木(Уральская рябинушка) 」と言って、рябинаという花が二人の若者に恋をされてどちらが良いのか思い悩むという内容の歌詞です。たぶんロシアの女性は歌うと幸せな気持ちになるんじゃないかな。


音楽も、歌詞の意味知ってると知らないでは、感傷も違ってきます。レーザーも、仕組みを知って使うのと、知らずに使うのとでは、やっぱり違いますよ、って落ちで(^^)。
(2017/06/16記)

Cuteraのアメリカの開発部門から回答がきました。具体的なデータは公表しないでくれと言われているので出来ませんが、Enlightenの532nm,0.5J/cm^2とMedLiteC6の2.0J/cm^2のピークパワー値は、私の予想通り、かなり近いです。
パルス幅が組織の熱緩和時間より長い(熱で効果を出す)脱毛レーザーのような場合には、指標はフルエンス(J/cm^2)でいいですが、パルス幅が組織の熱緩和時間より短い(電場で効果を出す)ナノ秒レーザーやピコ秒レーザーでは、パネルの表示はピークパワー(W/cm^2)であるべきなんでしょうね。


ピコ秒レーザーはなぜ低出力でしみが取れるのか?(その3)


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は7月1日(土曜日、10:00-18:30)からです。7ヵ月後の来年2月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

前回(→こちら)、前々回(→こちら)の続きです。

「Yahoo知恵袋」で質問してみました。
賢い方が登場して答えてくれて、すーごっくよく解ったので、転記しておきます。
数式がたくさん出てきますが、飛ばして文章だけ読んでいっても、雰囲気は解るんじゃないかと思います。
まずは私の「質問」です。

=====
ピコ秒レーザー(パルス幅750ps)とナノ秒レーザー(パルス幅6ns)についての質問です。
両レーザーで色素(メラニン)を分解するとき、経験的に、ピコ秒レーザーの0.5J/cm2のフルエンスによる効果が、ナノ秒レーザー2.0J/cm2のフルエンスによる効果と同等のようなのですが、フルエンスが違うのに効果が同等である理由がわかりません。
ネットで調べて、高エネルギーレーザーによる効果として、非線形吸収という概念があり、電子が分子から剥ぎ取られる結果クーロン爆発が起こってメラニンなどの分子は分解される、この非線形吸収は電場(E)の二乗が関係する、といったことを読みまして、またW=qEdといった式も見つけたので、両レーザーによるメラニン分解の効果は、フルエンスではなくてパルスのピークパワー(W)によって規定されるのだろうか?と考えました。両レーザーのピークパワーの比は、単純に計算して0.5/0.75:2.0/6=2:1と、フルエンスの比4:1よりは1:1に近いです。実測すればさらに1:1に近いかもしれません。
 一方、発生する熱は、ジュールが関係するでしょうから、フルエンス比の4:1と考えると、熱の発生を出来る限り少なくしてメラニンを分解したいという観点からは、ピコ秒レーザーが優れていると言うことになります。
 以上の私の考え方は、おかしいでしょうか?おかしい点がありましたら、なるべく解り易くご教示いただけましたら助かります。よろしくお願いいたします。
=====


これに対する回答として、

=====
的外れかも知れませんが光→熱エネルギーへの変換、特に温度上昇がメラニンを分解できる温度に達するかどうかにあるのではないかと思い、もしかして以前に調べたことが役に立つかもしれないと考え回答しています。
パルスエネルギーを金属表面に照射後の表面・内部の温度上昇を調べたことがあります。 厳密に計算することは困難なので概略を知る目的で理想状態の熱伝導方程式から求めました。
熱伝導方程式は、
∂T(z,t)/∂t = χ(∂^2T(z,t)/∂z^2)+P(t)/ρc
です。
ここで、
χ:熱拡散係数(m^2/sec) = k/ρc
k:熱伝導率(W/m K)
ρ:密度(kg/m^3)
c:比熱(J/kg K)
P(t):表面で吸収されたエネルギーパワー(W/m^2)
です。
条件は、深さのz方向のみに熱伝導するとしていること、パルス形状は矩形であることなどです。
この条件での解は、パルス幅をτとして、
0 ≦ t ≦ τにおいて
T(x,t) = (2P/k)√(χt) ierfc(z/√(4χt))
τ < t において
T(x,t) = (2P/k){√(χt) ierfc[z/√(4χt)] - √[χ(t-τ)] ierfc[z/√(4χ(t-τ))]}
ここで
ierfc(x) = (1/√π)exp(-x^2)-x(1-erf(x))
erf(x) = (2/√π)∫[0,x] exp(-s^2)ds
です。
この曲線は、深さzを固定して時間tによる温度変化をみると指数関数に類似する曲線で上昇し、最大温度に達したのち指数関数に類似する曲線で下降します。
照射後の表面の最高温度Tmは、
Tm = T(0,τ) = (2P/k√π)√(χτ)
となる。
今、波長や対象物の条件は同一とし、パルス幅と入射パワーとの関係のみに着目すると、
最高温度はP√τ = (F/τ)√τ = F/√τに比例するのでこれを材料として比較する。
以下は概算です。
ピコ秒レーザー:フルエンス 0.5J/cm^2, パルス幅 750ps
Tp = 0.5/√(750×10^(-12)) ≒ 18000
ナノ秒レーザー:フルエンス 2J/cm^2, パルス幅 6ns
Tn = 2/√(6×10^(-9)) ≒ 26000
最高温度はピコ秒:ナノ秒 = 1:1.4となります。
この計算はいろんな条件を付しての概算ですが両レーザーによる温度上昇がかなり似ているので、メラニンの分解にほぼ同等の効果があると見做せる。
すなわち、(フルエンス/パルス幅の平方根)が判断材料になるのではないでしょうか。
ただし、これはあくまでも温度がメラニン分解の主因であるとの仮定によるものですが。
=====


この方は、金属のレーザー加工がご専門なのでしょうか。金属は単一元素ですから熱だけを考えればいいですが、有機物の分解の場合は、分子の変化が関係してきます。
しかし、とても興味深い回答です。
イラストにすると、こんな感じです。

レーザーを照射したときの表面温度が、フルエンスのみではなく、パルス幅(の平方根)によっても規定されるとすれば、前々々回(→こちら)で紹介した、感熱紙に両レーザーを当てた実験結果の謎が解けます。
フルエンス 0.5J/cm^2, パルス幅 750psのピコレーザーと、フルエンス 2J/cm^2, パルス幅 6nsのナノレーザーの黒変の程度はほぼ同じでした。私は温度上昇や組織のやけどと言うのは、フルエンスに比例するような気がなんとなくしていたので、感熱紙の結果が不思議だったのですが、まさにそこが説明できます。

私のお返事です。
=====
ありがとうございます。1:√2は1:2よりも1:1に近いです。
実は、両レーザーをレジの感熱紙に当ててみたのですが、フルエンス 0.5J/cm^2, パルス幅 750psとフルエンス 2J/cm^2, パルス幅 6nsの黒変の程度はほぼ同じでした。私は温度上昇や組織のやけどと言うのは、フルエンスに比例するような気がなんとなくしていたので、感熱紙の結果が不思議だったのですが、そこも説明できそうですね。
 素人の質問で恐縮なのですが、メラニン分子のクーロン爆発というのは、フルエンス 0.5J/cm^2, パルス幅 750psで起き得るものなのでしょうか?(自分で計算してみろと言われそうですが自信がないです)もし起きるとしたら、それに使われたエネルギー分は、組織の熱上昇からは差し引かれる=やけどが少ない、と考えてもいいでしょうか?
感熱紙の黒変は、まさに説明つくと思うのですが、メラニンの分解が最高温度に依存するというところが、やはりどうもひっかかります。
なかなか相談できる人がおりません。よろしくお願いいたします。
=====


とても親切な方で、この追加質問にもお返事くださいました。それも痒いところに手が届く様に。こういうのを「神」というのでしょうか?本当にありがとうございます。

=====
回答をした手前少々責任を感じて調べてまとめてみました。 非専門なのであくまでも参考程度としてください。

分子がレーザー光の多光子で励起、イオン化(共鳴多光子イオン化)しさらに光励起されて分解し、生成されたフラグメントがさらに光を吸収して小さいフラグメントに分解されるという過程がメラニン分解過程のようです。励起状態中に次の光子が吸収されなければならないということから、レーザー光の強度(W/cm^2)の強さが支配的だろうと思われます。温度は電子励起のあとの電子-格子相互作用を通じて熱エネルギーが格子に伝わるもので副次的な現象と見るべきもののようです。(以前のわたくしの目的は金属表面の溶融であったのでその目的にはあっている。)

レーザーの光強度I [W/cm^2]と光の電場の振幅E [V/m]には次の関係がある。
E = 2.74×10^3 √I
レーザー光強度が強くなって10^12~10^14 W/cm^2では電場が強いので共鳴準位がなくてもイオン化する非共鳴吸収が起こる。

さらに高強度が強くなり10^15 W/cm^2になると電場Eは8.6×10^10 V/mに相当する。レーザー場からの強い電場擾乱によって生成した分子の多価イオンは、電荷間の強いクーロン反発によって速やかな 解離=「クーロン爆発」を起こす。クーロン爆発は光励起によって原子間結合を直接に切断する現象です。
750 psのピコ秒レーザーならば、7.5×10^5 J/cm^2のフルエンスが必要となり実現は難しい。クーロン爆発にはフェムト秒レーザーが不可欠となります。
パルス幅がピコ秒の時間を境にして、レーザーと物質との相互作用は熱的過程と、非熱的過程の領域に区分されるそうです。
時間の境界は、電子エネルギーから格子イオンへの緩和時間です。その時間が金属では~1psということです。フェムト秒レーザーでは熱的影響をうけない。特に金属への微細孔加工でフェムト秒レーザーでは孔周辺が加熱されないのでバリのないきれいな孔が開けられる。


以上調べた結果では、多光子共鳴吸収によるイオン化、フラグメント化がメラニン分解の過程であるようです。これによると、「フルエンス/パルス幅」が大きいことが必要です。
ピコ秒レーザー:ナノ秒レーザー = 2:1
でピコ秒レーザーが勝っているようです。
(勝っているほうの)ピコ秒レーザーでも、光強度は6.7×10^8 W/cm^2であるので、クーロン爆発の条件には達していません。

以下は参考にしたサイトです。http://optipedia.info/laser-handbook/laser-handbook-8th-section/36-5/
https://www.ims.ac.jp/public/docs/304.pdf
http://www.jspf.or.jp/Journal/PDF_JSPF/jspf2013_07/jspf2013_07-493.pdf
=====

屋上屋を重ねるというか、蛇足と言うか、私なりにポイントをまとめますと、

1) 両レーザーによるメラニン(有機物)の破壊は、光励起によるイオン化・フラグメント化が主。(私はたぶん、光励起によるイオン化・フラグメント化と、クーロン爆発とを混同していたのだと思います)。
2) 光励起は、光の作る電場Eによって起こり、Eは光強度(I)から導かれる(E = 2.74×10^3 √I)。
3) 従って、メラニンの破壊は、レーザーパルスのフルエンス(J /cm^2)ではなく、ピークパワー値(W/cm^2)の大小による。

補足として、
1)両レーザーによるメラニンの破壊において、熱緩和時間未満であることを考えると、周辺への熱の影響はほとんどない。冒頭の私の質問の「熱の発生を出来る限り少なくしてメラニンを分解したいという観点からは、ピコ秒レーザーが優れている」という仮説は、間違ってはいないかもしれませんが、そもそも両レーザーとも、周辺への熱の影響はほとんどないのだから、「優れている」とまでは言い難い。
2) ピコレーザーではクーロン爆発までは起こらない。
です。

以上考えると、少なくともピコレーザーより短パルスでは、機械のパネル表示をフルエンスではなくピークパワーにしたほうが理にかなっている、と言えそうです。

イラスト訂正しておきます。ああ、すっきりした。
(2017/06/15 記)


刑事告訴してきましたー「このスレのクリニック・医師が死亡事故を起こした記事見つけたんだけどマジ怖!」 その2


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は71日(土曜日、10:00-18:30)からです。7ヵ月後の来年2月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m

前回の記事(→こちら)の続きです。
中警察署に被害届を提出してきました。


被害届を出すというのは、生まれて初めてです。内容によっては受理されないことも多いと聞いていたので、可能性半々くらいかなあと思いながら、クリニックから警察署まで10分くらいを歩きました。
2ちゃんねるの該当ページをプリントアウトしたものを持参して受付で説明すると、まずは男性警察官が対応してくれました。話の飲み込みは早く、じきに刑事課の知能犯担当の方がいらっしゃって、しばらくしてから、さらに上司の方でしょう、年配の方が加わりました。
結論として、刑法230条(名誉棄損)「公然と事実を摘示し、人の名誉を毀損した者は、その事実の有無にかかわらず、3年以下の懲役若しくは禁錮又は50万円以下の罰金に処する。」で、被害届を受理していただけました。

私は同時進行で、民事で弁護士に依頼して2ちゃんねるにIPアドレス保全を請求していますが、民事と刑事では同じ「名誉棄損」ではあっても、重みが違います。
今回、179件という多くのクリニックのスレッドに対して、一斉に名誉棄損の書き込みがあり、それが特定のサイトへの誘導であるという点が悪質と判断されたのだと思います。

受理番号、連絡先は下記です。この件に関して何か情報お持ちの方は、直接刑事課にご連絡ください。また、書き込んだご本人の方にも、自首をおすすめします。民事と異なり、警察が動けば、発信元はかなりの確率で判明します。判明前に自首すれば、多少は刑が軽くなるでしょう。
「代理の人を自首させよう」とか、変なことは考えないほうが身のためですよ。警察も裏を取るでしょうから。

 (最後に「被害届の受理証明ではありません」とありますが、このメモが受理証明ではないということであって、受理はされています)

また、被害を受けたクリニックのリストは、前記事の終わり(→こちら)にまとめてありますので、該当のクリニックや先生方におかれましては、私と同様に、警察署に出向いて被害届を出すことを、強くお勧めいたします。なぜなら、確認してきたのですが、今回の私の告訴は、あくまで愛知県中警察署内で完結するものだそうだからです。
私は、こういったネット関連の犯罪というのは、専門性が高いから、一括してどこか特殊な部署に送られるのかと思っていたのですが、そうではないようです。ですから、例えば、海外のサーバーを経由しているなど複雑な状況であると、担当捜査官のスキルが関係してくるかもしれません。せっかく多くの被害者がいるのだから、各警察署に届けていろいろな人に捜査してもらったほうが犯人に辿り着く可能性が高まります。
その際、私がすでに中警察署に被害届を提出して受理されていること、同時に179件の書き込みがされており悪質であることを強調してください。そうすれば受理もスムーズに運ぶと思われます。

美容外科業界っていうのは、いろんな輩がからんできます。西部開拓時代の無法地帯のような観もありますが、だからこそ、私たち医師は、自警団のごとく毅然として、アウトローを排除していかなければなりません。そのように環境を整備していくことで、酒場(私たちのクリニックの例えです)に、安心してお客さんが立ち寄ることが出来ます。皆で力を合わせましょう。書き込みされた他のクリニックの先生方におかれましても、お手間ではありますが、被害届の提出よろしくお願いいたしますm(_ _)m。(警察署の刑事課というところも、なかなか行く機会ないですから、面白いですよ)
(2017/06/12 記)

「このスレのクリニック・医師が死亡事故を起こした記事見つけたんだけどマジ怖!」その1


鶴舞公園クリニックの今月のご予約受付は終了しました。次のご予約受付日は7月1日(土曜日、10:00-18:30)からです。7ヵ月後の来年2月分のご予約をお受けいたします。公平のためお電話のみのご予約とさせていただいております(直接来院してのご予約は受け付けておりません)。ご了解くださいm(_ _)m。

2ちゃんねるというのは、若い方は知らないかもしれませんが、40~50才代にはなじみの深い匿名巨大掲示板です。SNSの無い時代には、情報交換の場所として一世を風靡しました。
中に書かれている情報の質は、まさに玉石混交で、眉に何度も唾つけながら読み込まなければなりませんが、時に役立つこともあります。
さて、その2ちゃんねるの「美容整形板」に、一昨日、6月7日17時から19時の間に、クリニック名を冠した各スレッドに下記のような書き込みがいっせいにコピペされました。


実に179のスレッドに2時間余かけて、書き込まれています。
被害にあったスレを記事の終わりに一覧にしました。私のクリニックも含まれています。
書き込みに張られているリンク先をクリックすると、


というサイトに飛び、そこには、まあ、なんと対応が早いと言うか、用意周到と言うか、
====
このページ本来のタイトルと本文は削除・書き換えました!その理由は、2chにこのページのURLが貼られてしまったからです。2chにこのURLを貼った犯人像はこのページを最後まで読んでいただければ見当がつくと思います。推察するに、2chに貼った輩の目的はクリニックに管理人を訴えさすことが狙いでは?
====

と記されています。要するに上記コピペが張られたから、本来ここにあったかもしれない「このスレのクリニック・医師が死亡事故を起こした記事」はもう見ることが出来ませんよ、ということです。

法的に考えたとき、179件の書き込みをした人は、明白な名誉毀損です。例えば、私のクリニックではこれまでに死亡事故は起きていませんから、悪意のある虚偽の書き込みです。
一方、リンク先のサイトは、自分もこの書き込み(リンク)によって迷惑を蒙っている被害者だ、と主張しています。何も書かれていませんから、当然名誉毀損には問われません。しかし、どこかに何か書かれているのではないかと探して、そのうちに「相談フォーム」にたどり着き、ついついメールを送ってしまう人もいるかもしれませんね。
リンク先のサイトは被害者であると主張していますが、それにしては対応が早すぎます。「179件の違法な名誉毀損の書き込みは、自身のサイトに誘導するための自作自演ではないか?」と穿って考える人もいるのではないでしょうか?(私は必ずしもそうとは思いませんが)

いずれにせよ、風評被害と言うのは、どこからどう始まるかわかりませんし、「このスレのクリニック・医師が死亡事故を起こした」と書かれた虚偽の情報を、たとえ2ちゃんねるとは言え、このまま放置するのもすっきりしません。私のクリニックの名前が冠されているスレッドの該当書き込みについては、とりあえず弁護士を介したIPアドレス保全請求を行っておきます。

そのあと、IPアドレス開示の仮処分およびプロバイダーへの発信元情報の開示請求もする予定です。ただし、それで発信者が特定されるかは微妙です。
もしも、発信者が特定されないような仕組みになっていたら、このリンク先のサイト主によるなりふり構わぬ自サイトへの誘導だろうと考える人はさらに増えるでしょうね(私は必ずしもそうとは思いませんが)。そう考える人が増えたら、ご愁傷様としか言いようがありません。結果はまた当ブログにて報告させていただきます。
(2017/06/10 記)

PS:いま気が付いたんですが、これだけ被害者多いと、刑事告訴すれば、警察動いてくれるかもしれませんね。明日弁護士さんに相談してみます。
刑事告訴してきました→その2

=====
<被害にあったスレ一覧>
【自演】しらゆりビューティークリニックξ62胸毛ξ 【No1】 [無断転載禁止]©2ch.net
湘南美容外科 総合スレpart2[無断転載禁止]©2ch.net
豊島区≫酒井形成外科≪北大塚≫ [無断転載禁止]©2ch.net
しらゆりビューティークリニック [無断転載禁止]©2ch.net
【東京】池本形成外科・美容外科【二重修正】 [無断転載禁止]©2ch.net
【HIN】相澤皮膚科Part11【Rシリーズ】 [無断転載禁止]©2ch.net
高須クリニック高須幹弥医師 [無断転載禁止]©2ch.net
 鶴舞公園クリニック ★ 信者お断り [無断転載禁止]©2ch.net
[最強整形]もとび美容外科[最強技術] [転載禁止]©2ch.net
ヴェリテクリニック総合スレ [無断転載禁止]©2ch.net
巣鴨 ヤスミクリニック被害者の会 [転載禁止]©2ch.net
レーザー格安・高田馬場の前田医院 [無断転載禁止]©2ch.net
石田の鼻手術を他院で修正した人・するつもりの人のスレ [無断転載禁止]©2ch.net
東海美容外科クリニックで体偽造手術を受けた女性死亡(笑) [無断転載禁止]©2ch.net
S南美容外科新宿院にてG藤に [断転載禁止]©2ch.net
大塚美容整形外科がいくつか閉店してる?
◆◆◆銀座すみれの花形成クリニック◆◆◆ [無断転載禁止]©2ch.net
ニセ医学博士★ドクターシュウマイ被害者の会
大宮フォレストクリニックについて [無断転載禁止]©2ch.net
【大失敗量産】銀座すみれの花形成クリニック [無断転載禁止]©2ch.net
あつぎ美容クリニックについて! [無断転載禁止]©2ch.net
【乙部綾子】セオリークリニック【第三子】3
室孝明(福岡の美容外科医師)被害者の会 [無断転載禁止]©2ch.net
銀座フェイスクリニック [無断転載禁止]©2ch.net
【プチ整形】品川スキンクリニック
◆◆◆ヴェリテ福田医師で手術して失敗しました◆◆◆ [無断転載禁止]©3ch.net [無断転載禁止]©2ch.net
名古屋 こいずみ形成クリニック [無断転載禁止]©2ch.net
【池袋】みずほクリニックってどうよ? [無断転載禁止]©2ch.net
【完全紹介制】神成美容外科【カミナリビヨウ】
■□■_ヤ_ス_ミ_ク_リ_ニ_ッ_ク_■本スレ10■ [転載禁止]©2ch.net
高須クリニック患者の顔写真を使って福笑いゲーム [転載禁止]©2ch.net
【脂肪注入】ザ・クリニック【ふっくら】
【鼻と瞼の神様】原元クリニック 原元潮先生
水の森美容外科 被害者の会 [無断転載禁止]©2ch.net
【神奈川クリニック】Kanac 新宿ってどう?
【神の手】菅原康志教授【輪郭・鼻】
リッツ美容外科】
プリモ麻布十番クリニック
神戸の神成美容外科 [無断転載禁止]©2ch.net
つつじクリニック [無断転載禁止]©2ch.net
銀座S 美容形成外科 酒井直彦( 城本クリニック 銀座) [無断転載禁止]©2ch.net
【新規開業】ゆり形成 栄久屋大通クリニック【愛知医大?】 [無断転載禁止]©2ch.net
コスメディカルクリニックシンシア [無断転載禁止]©2ch.net
ヴェリテクリニック 福田 被害者の会パート2
ひしかわクリニック [無断転載禁止]©2ch.net
<神の手>聖路加国際病院形成外科 大竹尚之医師 [転載禁止]©2ch.net
ア○ルクリニック 永○ 幸
品川美容外科のおすすめドクター
大阪グローバルビューティークリニック [無断転載禁止]©2ch.net
西山美容外科ってどう?
【研修4か月で開業】しらゆりビューティークリニック【昼は■■法科大学院】 [無断転載禁止]©2ch.net
【白衣の中は】倉片先生ファンの集い4【極太肉棒】
有楽町美容外科クリニック
$$クリニックの経営が苦しくてバイトしている医者$$ [無断転載禁止]©2ch.net
稲葉クリニックのワキガ手術スレッドPart2●
品川 VS 湘南美容外科 Part1
【悪徳認定済】サニークリニック【菅谷CL
聖心美容外科 [無断転載禁止]©2ch.net
横浜美容クリニック
【不自然擁護】メガクリニック6【美しき家族愛】
【錦糸町】ライフクリニック【勝間田】
大阪こまちクリニック☆ 3
大塚美容形成外科

東京■Dr.ゴールドマン 高橋金男■大阪
【脱毛終了?】高橋医院 part7【ピアスは?】
[埋没]大阪のT-クリニック[2店目]
ハンサム!センス!タウン形成外科 石原信浩先生! [無断転載禁止]©2ch.net
しらゆりビューティークリニックξ56尻毛ξ [無断転載禁止]©2ch.net [無断転載禁止]©2ch.net
みやた形成外科【ニキビ跡治療】 [転載禁止]©2ch.net
成功★山本クリニック★他院修正
隠れ家★東京かぐや美容外科★隠れ家
五味クリニックのワキガ手術スレッドPart4●
大阪のツツイ
ガーデンクリニック [無断転載禁止]©2ch.net
s南美容外科ってどう? [無断転載禁止]©2ch.net
■■ゴールドマンクリニック被害者の会■■
【不正画像】しらゆりビューティークリニック【詐欺と自演】 [無断転載禁止]©2ch.net
巣鴨のヤスミクリニックで部分切開 [無断転載禁止]©2ch.net
つるきり形成外科
【脱毛】ヴェルジュクリニック【銀座】
【新宿】ラクノレ美容外科クリ二ック【Part2
愛媛松山さくらクリニック最悪 [無断転載禁止]©2ch.net
ジャパン美容外科
共立美容外科◆新宿院◆浪川先生◆
【品川】フレックスノーズ【鼻】
★★★六本木美容外科の長茎術ってどうよ?!★★★
銀座コクリコ美容外科
パレスクリニック Part2
銀座みゆき通り美容外科 [無断転載禁止]©2ch.net
【ISEA】イセアクリニック【美容外科】 [無断転載禁止]©2ch.net
【鼻】シエル美容クリニック【修正】
共立美容外科 仙台院
【鼻、輪郭の名医】湘南美容外科横浜院飯田医師【元リッツ】 [無断転載禁止]©2ch.net
豊胸手術 【ナグモクリニック】 バスト専門
【たるみ治療】六本木境クリニック
目白ポセンシアクリニックってどう [無断転載禁止]©2ch.net
シンミアンで鼻手術 [無断転載禁止]©2ch.net
中野坂上★鼻★鼻尖小鼻
◆◆◆名古屋形成クリニック◆◆◆
丁寧】百人町アルファクリニック【与座先生】
西新宿皮膚科クリニックってどうよ?
上野クリニック関連

【湘南】中川剛【瞼の匠】 [転載禁止]©2ch.net
【アリシアクリニック】
(会員制)東京国際美容外科(芸能人御用達) [無断転載禁止]©2ch.net
【東京美容外科プレミアム六本木院】
足立東部病院のワキガ手術 Part.2 [無断転載禁止]©2ch.net
恵比寿フィラークリニック [無断転載禁止]©2ch.net
【大阪】カリスクリニック 6【梅田】
【品川】埋没法で二重にしてきた【経過・レポ】 [無断転載禁止]©2ch.net
【近藤惣一郎】SOグレイスクリニック御殿山
タカミ美容皮膚科vol.2http://rio2016.2ch.net/test/read.cgi/seikei/1256617030/317
カナクリ卒業生クリニック~その後
ノブビューティークリニック【脂肪注入専用】大阪/東京 [無断転載禁止]©2ch.net
タカナシクリニック 新宿☆ [無断転載禁止]©2ch.net
名古屋タワーサイドクリニック(愛知県) [無断転載禁止]©2ch.net
【MAME】南青山メディカルエステティック【湘南系】
ルーチェ東京美容クリニック [転載禁止]©2ch.net
渋谷高野美容外科 [無断転載禁止]©2ch.net
マックスファクス銀座☆ [無断転載禁止]©2ch.net
湘南美容外科 横浜院part1
品川が突然、お腹の脂肪吸引を無くした件
【銀座美容外科クリニック】
ロココ美容外科について [無断転載禁止]©2ch.net
【魅力的な目】平
麗ビューティークリニック
■□加藤クリニック麻布□■
サンライズ美容外科
今の渋谷メディクス美容外科の評判は・・・
【女性皮膚科専門医】秋葉原スキンクリニック
【京都】鈴木形成外科医院【眼瞼下垂】
セレブ女医 梶田尚美
小木曽クリニック [無断転載禁止]©2ch.net
有楽町たかのビューティークリニック
【低価格治療】アネシス美容外科【岡崎】
【♂♀】城本クリニックの下半身事情
こいずみ形成ミーティアクリニック [無断転載禁止]©2ch.net
新宿ビューティークリニック
【アリア六本木クリニック】
梅田グレースクリニックは・・・
湘南美容外科 渋谷・女性限定院☆彡 [無断転載禁止]©2ch.net
【しらゆり?】名医は誰だ【石田?】
エーブクリニック
恵比寿ASクリニック
○●城本クリニック麻酔事故隠蔽工作対策本部●○
湘南系★スキンビューティークリニック
湘南美容外科の新宿本店の後藤 龍学って人 [無断転載禁止]©2ch.net
神谷町皮フ科形成外科 [無断転載禁止]©2ch.net
城本クリニック【銀座院】
品川 札幌院
当山美容形成外科 [無断転載禁止]©2ch.net
ティーアイ表参道クリニック
医療法人社団二木会クリニーク・デル・マーレ館山美容外科
大阪★リサクリニック★堺 [無断転載禁止]©2ch.net
【五反田】みやび形成外科【キャンペーン】
【セレブ御用達】クリニックDo 田園調布
福生市のセザイ皮膚科ってどお? [無断転載禁止]©2ch.net
恵聖会クリニック 鬼頭恵司
南青山スキンケアクリニック
【さくらクリニック】
大阪 エールクリニック
【オルソ・マキシマス表参道クリニック】
【オレに】あさひ美容外科【まかせろ】
恵聖会クリニック [無断転載禁止]©2ch.net
コーラルビューティークリニック
恵聖会クリニックで整形して変になった [無断転載禁止]©2ch.net
福岡三井中央クリニック
共立美容外科 高松院 [無断転載禁止]©2ch.net
恵聖会クリニック [無断転載禁止]©2ch.net
【男性専用】ソフィアイーストクリニック日本橋
湘南鎌倉総合病院について
ノエル銀座クリニック [無断転載禁止]©2ch.net
エザキクリニック
白崎医院 [無断転載禁止]©2ch.net
あいざわクリニック(千葉佐原) [無断転載禁止]©2ch.net
湘南 梅田 LDFF どう? [無断転載禁止]©2ch.net
【品川】 後藤輝樹の整形を語れ!【定型】 [無断転載禁止]©2ch.net
和歌山国際厚生学院     [無断転載禁止]©2ch.net
【新橋駅前】AYC銀座形成外科8
